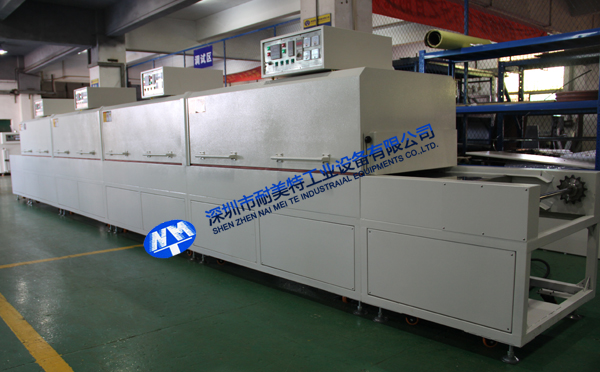

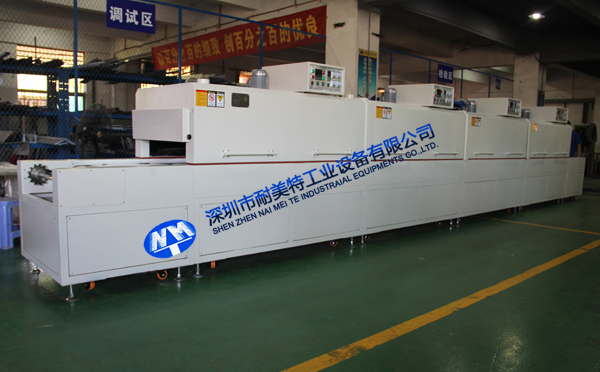

蘋果手機產品絲印隧道式烘干爐的產品技術規格要求及參數
瀏覽次數： 發布時間：2015年8月7日 |
|
|
答：一、蘋果手機產品絲印隧道式烘干爐主要技術參數
1、烘干部分:長8000*凈高250*內寬700mm；
2、總長10000*高1350*寬940mm；L10000*H1350*W940mm；
3、進料部分長1000mm，出料部分長1000mm；烘干部分長8000mm，分為4段，烘干區前后設有調節擋板，產品進料高度為250mm，網帶距地面距離為750mm。
4、溫度范圍：常溫～+200℃可調；
5、溫度波動度：≤±1℃；
6、溫度均勻度：≤±5℃(空載測試)；
7、升溫速率：≤8℃/min；
8、外殼溫度：外殼溫度不高于室溫+15℃，接縫處和爐口除外；
9、電源：三相五線制，380V，50HZ；
10、總功率：總機功率51KW左右；
二、蘋果手機產品絲印隧道式烘干爐爐體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）折彎焊接制作，每節爐蓋頂部加裝測溫孔配探頭；
2、 表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理后，高溫烤塑（大波紋型），可防止靜電，耐腐蝕。顏色為“電腦灰”。
3、內膽材料：采用1.5mm厚201#不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
4、爐體底架：采用50*50*1.5mm方通制作；保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
5、保溫材料：采用100K加密型硅酸鋁巖棉；具有不可燃燒，隔熱性強等特點，厚度為100mm；
6、輸送帶：采用不銹鋼網編織網（鏈條式）；
7、發熱管燈架：采用不銹鋼方通焊制，高低可調，可調范圍：150至250mm；
8、腳杯/腳輪：底部裝有可調節腳杯/腳輪，方便調節箱體高度和移動。
三、蘋果手機產品絲印隧道式烘干爐控制系統
1、運風馬達：0.37KW運風馬達（4套）；
2、風輪：9寸多翼式風輪；
3、發熱管：采用中波遠紅外線發熱管 ，每節15支，每支850瓦；
4、控溫溫控器：采用臺灣H961型微電腦智能型數顯溫控器；PV與SV雙LED顯示功能；自帶PID自動整定演算輸出，控制精準；
5、超溫保護溫控器：采用臺灣宇電智能型溫控器；PV與SV雙LED顯示功能；當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
6、加熱管控制：采用SSR固態，控制每組發熱管發熱；
7、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
8、其它：控制電器均采用進口施耐德和歐姆龍。
四、蘋果手機產品絲印隧道式烘干爐功能
1、自動恒溫：溫控器可根據用戶設定的溫度值；采用PID自動計算輸出功率的大小，越接近溫度設定值時，輸出功率越小，以達到恒溫控制的目的，并可節能省電；
2、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能；
3、聲光報警：配帶蜂鳴器的報警燈；
4、接地保護：結構件安全接地保護；
5、電源缺相、相序保護：配有相序保護器。
五、蘋果手機產品絲印隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz 三相五線制；
六、蘋果手機產品絲印隧道式烘干爐培訓
進行技術培訓。 |
